格宾网选品避坑：格宾网质量检测核心要点解析

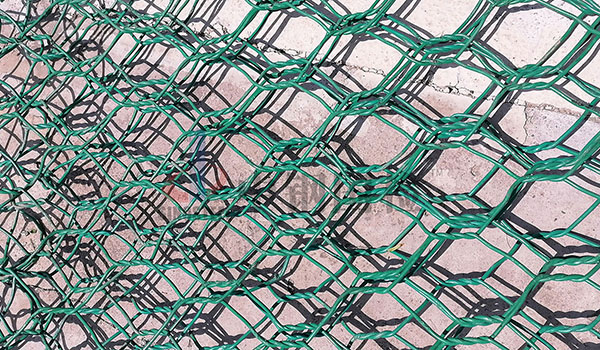

格宾网又称石笼网，是一种采用机械编织而成的六边形网目结构生态格网。格宾网片由抗腐蚀、耐磨损、高强度的低碳高镀锌钢丝、5% 铝锌合金镀层钢丝、10% 铝锌合金镀层钢丝或包覆有机涂层的以上同质钢丝编织而成，可根据工程设计要求组装成箱笼，并装入块石等填充料后连接成一体，用做堤防、路基防护等工程的新技术。

产品优势

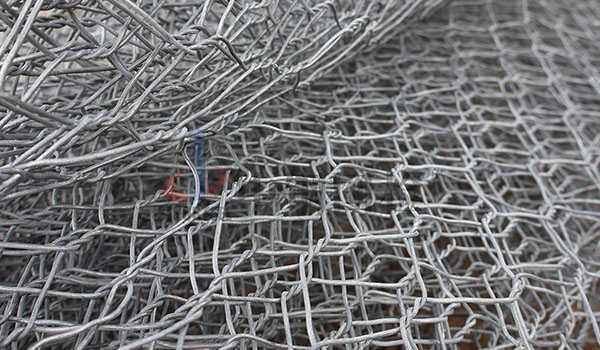

格宾网采用双绞合工艺，稳定可靠，适应性强，具有非常高的抗变形能力，力学性能优异。其生产过程中通过多种防腐处理，耐候防腐性好，使用寿命长，且其安装简便，定制化灵活，经济优势明显，还具有显著的生态环保优势。凭借柔性结构与强适应性，格宾网已广泛应用于土木工程、生态防护、农业养殖、建筑装饰等核心工程领域。

质量检测

而其性能的发挥，离不开对其质量的有效把控，格宾网的质量检测涉及所用钢丝原材各项参数性能，以及成品网面镀层、产品尺寸及公差、网孔、力学性能等等，做好对关键项目的科学检测，更有利于严格把控格宾网质量安全。

外观质量

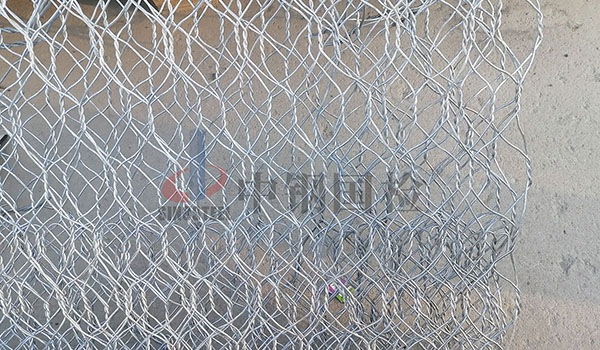

由于通过外观对格宾网整体质量进行判断是较为直接的方式，因此对其外观质量的检测不容忽视。钢丝的外形、表面质量检查用目测。对于成品网面，不应有断丝、破损、锈蚀（钢丝切断面除外）。

镀锌层重量检测

为保证格宾网的防腐性能，对于其所用钢丝应进行镀锌层重量检测。将格宾网用钢丝已知表面积上的镀锌层溶解于具有缓蚀作用的试验溶液中，通过称量试样在镀层溶解前后的质量，根据试样质量的差值和试样面积计算单位面积上的镀锌层质量。试验时不得使用局部有明显损伤的试样，制取试样时应注意避免其表面损伤。

钢丝拉伸试验

通过对所用（编制前/编制后）钢丝进行拉伸试验检测钢丝抗拉强度、断后伸长率等技术指标是否符合相关要求。试验在10℃～35℃的室温环境下进行。按照标准方法截取制备试样，必要时应对试样进行校直，试样尺寸公差应满足试验要求，进行尺寸测量及标距标记。选择合适的夹具，将试样垂直固定在试验机上下夹具中，确保试样长度方向与载荷方向平行，无扭转。采用合适的拉伸速度匀速加载至试样断裂，过程中实时采集载荷 - 位移曲线等，根据试验所得数据计算最终试验结果。

网面力学性能检测

在10℃～35℃的室温环境下，通过对网面进行拉伸试验以检测网面拉伸强度、网面翻边强度。应在现场随机选取网面试样进行试验，有效试样宽度为固定于夹具左、右两侧固定卡扣之间的试样宽度。对于网面拉伸强度试验，以网面中第一根网丝断裂时的荷载作为破坏荷载。对于网面翻边强度试验，如网面翻边处散开，以峰值拉力作为破坏荷载，如翻边处钢丝断裂，则以钢丝断裂时的荷载作为破坏荷载。

当检测网面有机涂层抗裂性时，要求对网面试件加载拉伸强度的50%荷载时，双绞合区域有机涂层未开裂。

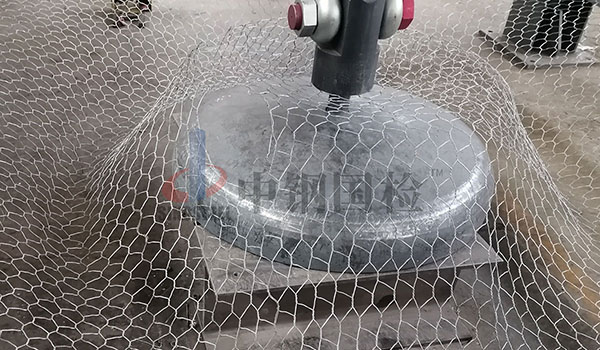

网片抗顶破力所用试样为边长3.0m（边长容许误差为±20%）的正方形，每组试验的试样应为3件，并应确保试验环境条件满足相关要求。按试验要求将试样安装在固定框架内，同时位于冲顶装置以上，且试样几何中心与冲顶装置的几何中心对齐。采用符合规定的方式将试样四边的网格与固定框架四边固定，并按要求的方式将试样张紧。启动加载装置分阶段加载，过程中连续测量荷载、相对于参考平面所产生的相对位移等数据，并及时记录。根据最终试验结果对数据进行处理。

耐久性检测

对于格宾网的耐久性检测，可通过二氧化硫腐蚀试验、盐雾腐蚀试验、氙灯老化试验、紫外老化试验等方法来进行，具体检测依据为：成品网面钢丝耐久性检验按GB/T 9789和GB/T 10125的试验方法进行，有机涂层原材料耐久性按GB T 16422.2和GB T 16422.3试验方法进行。

结语

格宾网质量把控涉及对钢丝材料、成品网面以及相关配件的检验等多个方面，其质量把控核心在于对关键性指标的精准检测。通过规范的检测方法核验每一项指标，能更好地从源头规避断丝、漏镀、节点松脱等质量隐患，从而更大程度确保产品在水利防护、边坡加固等实际应用中具备优异的稳定性、耐候性与使用寿命，既保障工程结构安全、降低后期维护成本，也为生态防护、灾害防治等场景提供可靠支撑，是实现格宾网产品性能与应用价值统一的关键环节。
