一文读懂 铁路工程混凝土实体质量检测

当遇到这些情况时，混凝土实体质量检测就成了“必选项”：工程验收、施工过程抽样检测结果不合格、涉及结构工程质量的试件和材料检验数量不足、现有工程质量存争议、发生工程质量事故......

其中，铁路工程混凝土实体质量核心检测项目主要有6大类，其中的强度检测和有害成分检测，更是行业内最受关注的两大焦点，今天就一次性讲清楚！

强度检测：六大方法 各有适配场景

混凝土的强度，是其承载能力的根本，也是判断结构安全的核心指标。通常以下6种现场检测方法可按需选用，各有优劣、各有侧重。

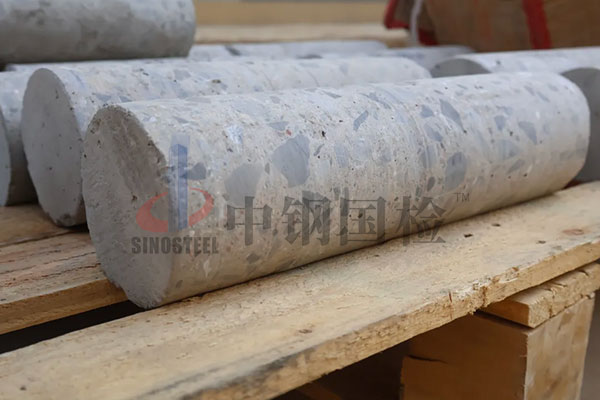

钻芯法直接从结构上钻取芯样，在实验室进行抗压试验。它适用于非预应力及经允许的预应力混凝土结构，既可判定单构件强度，也可用于批量检测推定，也可作为其他非破损检测的验证。其缺点是会在结构上留下孔洞，检测后必须进行专业修补以确保结构完整性。

回弹法与超声回弹综合法是经典的无损检测。它们通过回弹值来推定混凝土强度，不损伤结构，适用于表面质量无明显缺陷的构件。可进行单个或批量检测，但当批量抽检时，抽检数量不应少于同批构件总数的50%，且最少为2个。

拔出法通过测定将一枚埋入混凝土中的锚固件拔出所需的力来换算强度。它适用于抗压强度在10MPa-80MPa、表里质量均匀的混凝土。

同条件养护试件法中试件在混凝土浇筑地点取样、并与结构实体同条件养护，能更好地反映实际构件的强度发展。此法特别适用于涉及混凝土结构安全重要部位结构混凝土强度检测。不过需要注意的是在取样时，试件需要在混凝土建筑地取样，试样需要具有代表性。

射钉法适用于检测喷射混凝土24h的抗压强度。检测时，每次不少于2个测区，测区面积控制在0.03㎡-0.04㎡之间，相邻测区间距需不小于0.3米但不能超过2米且避开钢筋、缺陷等干扰。

有害成分检测：揪出“隐形杀手”

如果说强度是混凝土的“硬实力”，那么有害成分就是潜伏在内部的“隐形杀手”，悄悄侵蚀结构稳定性，引发安全隐患。这类检测主要针对氯离子、碱含量、骨料中氧化镁及碱活性骨料等4类核心对象，精准排查隐患。

检测氯离子含量最常用的方法是硝酸银电位滴定法，通过滴定反应精确测定氯离子含量，从而评估钢筋锈蚀风险。

碱含量通常用等效氧化钠含量表示，分为总碱含量和可溶性碱含量。过高的碱含量，与骨料中的活性成分在潮湿环境中发生碱 - 骨料反应，生成的膨胀性产物会使混凝土内部产生巨大应力，直接导致结构开裂、强度下降，甚至出现整体性破坏。

骨料中氧化镁含量的检测，主要防范骨料中氧化镁延迟性膨胀的危害。这项检测一般采用精度高的原子吸收分光光度法。

碱活性骨料检测是预防碱-骨料反应的关键。检测包括确定骨料的碱活性类别和定量。通常先用岩相法对骨料进行矿物组成分析分类。若发现含有碱活性矿物，则需进一步试验，准确评估其反应活性和危害程度。

总结一下

铁路工程混凝土实体检测，是防范质量隐患、保障结构安全的“最后一道防线”。

无论是工程验收、质量争议排查，还是事故后检测，只有精准选用合适的检测方法，全面把控各项指标，才能确保铁路混凝土结构安全、耐用，为铁路运输安全筑牢基础。
