如何评估桥墩安全？这一关键项目检测千万要重视

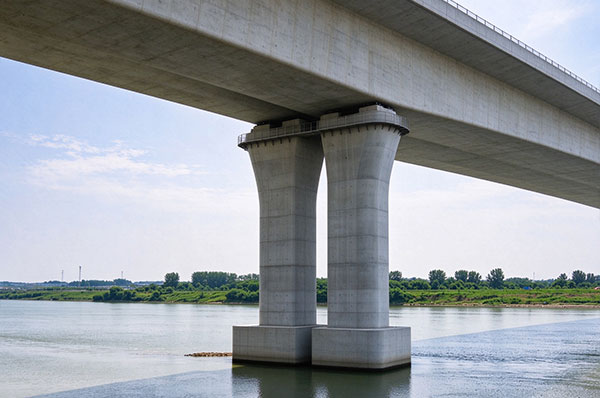

桥梁在长期运营中，桥墩既要承担上部结构的恒载与活载，又要抵抗水土压力、温度变化等环境作用，其刚度状态直接关系整座桥梁的安全。如何了解桥墩的实际刚度？自振频率检测提供了一条有效路径——结构自振频率与其刚度密切相关，通过实测频率即可对桥墩刚度状态作出科学判断。

一、为什么频率能反映桥墩刚度？

自振频率是结构自身的模态参数，在结构质量与边界条件基本不变的条件下，自振频率近似与结构刚度的平方根成正比—刚度越大，频率越高；刚度退化，频率随之降低。因此，实测频率的变化可以直接反映桥墩刚度状态的变化。

对于桥墩等下部结构，自振频率通常指横向振动自振频率，实测自振频率与基准频率值的比较，分析目前结构的刚度与结构体系或恒载改变的关联程度。

二、桥墩自振频率检测：怎么测？

检测/参考依据：

1.《混凝土结构试验方法标准》GB/T 50152-2012；

2.《混凝土结构现场检测技术标准》GB/T 50784-2013；

3.《公路桥梁荷载试验规程》JTG/T J21-01—2015；

4.《城市桥梁检测与评定技术规范》CJJ/T 233-2015；

5.《公路桥梁承载能力检测评定规程》JTG/T J21—2011等。

测试方法：

1.环境激励法（脉动法）：利用地脉动、风等环境微幅随机振动激励结构，不用激振设备、不用中断交通，对桥墩没有损伤，是目前最常用的方法。

2.人工激励法：通过车辆余振、跳梁、力锤敲击或跳车激振等方式主动激励结构，适用于刚度较大、环境激励能量不足的测试场景。

测点布置：按现行规程，测振传感器布设在理论振型的峰（谷）点、固定参考点及振型分界点，避开振型节点，沿墩高合理布置。

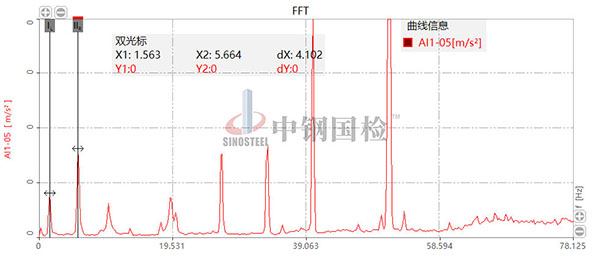

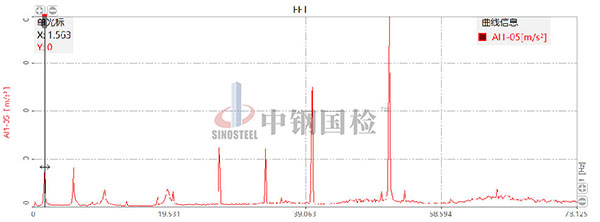

数据采集与分析：采集桥墩横向振动信号，用频谱分析法、波形分析法或模态分析法提取自振频率。宜取多次试验、不同分析方法的结果相互验证，单次实测值与均值偏差不应超过±3%，测试结果宜与有限元理论计算结果进行对比。

三、检测结果如何应用？

1.和基准频率比较。基准频率取既往实测值或理论计算值。实测频率接近基准值，说明桥墩实际刚度没降或变化很小；当实测自振频率小于基准频率值的90%时，应分析结构刚度退化的原因。

2.看频率和刚度的对应关系。在质量与边界条件基本不变的条件下，自振频率近似与结构刚度的平方根成正比。实测频率较基准值明显偏低，往往提示桥墩刚度退化，应结合恒载变化、受力体系改变及温度等因素综合分析。

3.按JTG/T J21—2011给自振频率评定标度。该规程第5.9.2条规定，用实测自振频率f_mi与理论计算频率f_di的比值对照表5.9.2，确定1～5级评定标度：标度越小，说明实测频率相对理论值越高、刚度状态越好；标度越大，频率偏低越明显，越要警惕刚度退化。桥墩属下部结构，评定界限与上部结构不同：实测频率达到理论值1.2倍及以上才是标度1，低于0.8倍即为标度5。

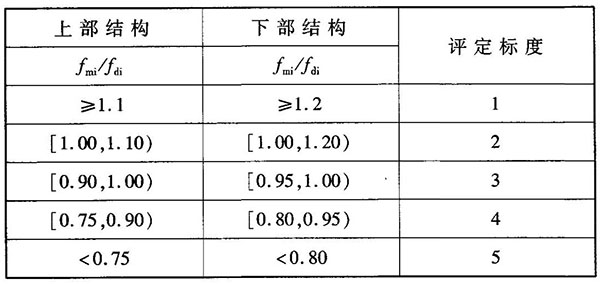

桥梁自振频率评定标准（JTG/T J21—2011）

4.同时考虑对验算桥梁承载力的影响。频率评定不只是参考，它直接参与承载能力验算。按JTG/T J21—2011第7.7.1条，圬工与配筋混凝土桥梁要综合考虑表观缺损状况、材质强度、自振频率三项检测评定结果，确定承载能力检算系数Z1（三项权重分别为0.4、0.3、0.3）；再按表7.7.1-2由评定标度D查得Z1，标度越大，Z1越小，验算承载能力折减越多。所以桥墩频率检测结果应和缺损状况、材质强度一起纳入承载能力验算，为维修加固决策提供定量依据。

四、检测注意事项

1.边界条件：墩底约束、桩土相互作用、上部结构架梁及体系转换状态等，都会影响频率测试结果，应结合具体工况解读；

2.温度影响：温度变化会引起混凝土弹性模量变化，进而影响实测频率，宜在温度相对稳定的时段测试，并结合环境温度记录分析；

3.环境干扰：强风、交通荷载等环境激励变化会影响信号质量，要合理选择测试时段，保证记录时长与信号稳定；

4.综合分析：自振频率反映桥墩整体刚度状态，对局部和浅层损伤的敏感性有限，应结合桩身完整性检测、外观缺陷与裂缝检查、荷载试验等结果综合评估。

写在最后

自振频率相当于桥墩刚度的“体检指标”，中钢国检还可提供桥梁结构现场检测、动力特性测试、桩身完整性检测、荷载试验等技术服务，用实测数据说话，为桥梁施工和运营安全把关。
